Jak podłączyć kamerę cofania? Prosty schemat i bezbłędny montaż

Kamera cofania zwiększa bezpieczeństwo i ułatwia parkowanie, ale jej prawidłowe działanie zależy od starannego montażu. W tym artykule wyjaśniamy, jak podłączyć kamerę do ekranu i zasilania, poprowadzić przewody oraz uniknąć typowych błędów. Przejrzysty schemat i praktyczne wskazówki pomogą sprawnie przeprowadzić instalację.

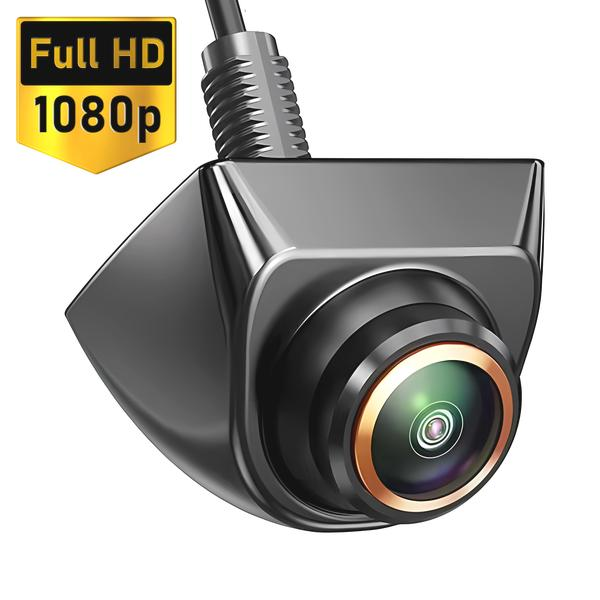

Dobór kamery cofania zacznij od sprawdzenia miejsca montażu i ekranu. Model dedykowany zwykle pasuje do konkretnego samochodu, na przykład do blendy nad tablicą rejestracyjną. Uniwersalny daje większą swobodę, ale może wymagać wiercenia lub dopasowania uchwytu; kompromisem jest kamera w ramce tablicy. Przed zakupem sprawdź wymiary, mocowanie i odporność na wodę i kurz oraz kąt widzenia. Szeroki kąt ułatwia dostrzeżenie niskich przeszkód, choć może zniekształcać ocenę odległości.

Sprawdź też zgodność kamery z systemem multimedialnym: wejście wideo, rodzaj złącza i automatyczne przełączanie ekranu po wrzuceniu biegu wstecznego. Niektóre auta wymagają adaptera lub dodatkowego modułu. Kamera przewodowa zwykle zapewnia stabilniejszy sygnał, ale trzeba poprowadzić kabel przez kabinę i bagażnik. Bezprzewodowa upraszcza montaż, lecz może być bardziej podatna na zakłócenia. Z własnego doświadczenia wiem, że wcześniejsze sprawdzenie instalacji oszczędza czas.

Parkowanie bez niespodzianek: obraz, który współpracuje z elektroniką auta

W autach z rozbudowaną elektroniką kamera może wymagać współpracy ze sterownikami parkowania, magistralą CAN i fabrycznym ekranem, więc sama wtyczka nie zawsze wystarczy. Przykładowo, adaptacja systemu kamer z poliftowego Audi Q7 do Audi A6 C6 FL z 2009 roku wymaga MMI 3G+, sterownika kamery 4L0907428, sterownika PDC 4L0919475A oraz kamery 7P6980551. Zestaw może obejmować kamerę przednią i tylną: tylną montuje się w blendzie 4L0827574B, a przednią w obudowie dopasowanej do grilla. Należy też uwzględnić przewody, zasilanie 12 V po stacyjce, masę, połączenie CAN i późniejsze kodowanie.

Przy prostszym zestawie zwróć uwagę na jakość obrazu po zmroku, linie pomocnicze i widoczność krawędzi zderzaka. Podziałka ułatwia ocenę odległości, ale nie zastępuje lusterek ani kontroli otoczenia. Dlatego przed zakupem porównaj wymagania kamery z instrukcją radia, sprawdź potrzebę użycia adaptera i zaplanuj trasę przewodu. Jak już jesteśmy w temacie to sprawdź objawy i koszt wymiany rozrządu 3.0 TDI. Kompatybilna kamera, okablowanie i system multimedialny pozwolą uniknąć zbędnych przeróbek.

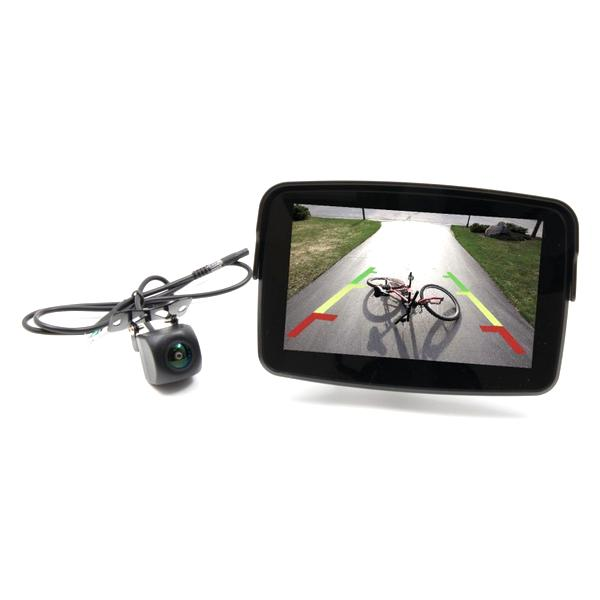

Jak zamontować kamerę cofania krok po kroku

Najpierw dobierz zestaw i zaplanuj instalację, a następnie zamontuj kamerę, poprowadź przewody, podłącz system i sprawdź jego działanie.

Sprawdź zgodność zestawu. Upewnij się, że kamera pasuje do auta i miejsca montażu, a radio lub stacja multimedialna obsługuje obraz z kamery. Sprawdź typ złącza, wejście wideo, automatyczne przełączanie po włączeniu biegu wstecznego oraz potrzebę użycia adaptera. W nowszych systemach fabrycznych może być potrzebny zgodny sterownik.
Wybierz miejsce i sposób montażu. Kamera dedykowana zwykle lepiej pasuje i wymaga mniej przeróbek. Uniwersalna daje większą swobodę, ale może wymagać dopasowania lub wiercenia. Rozważ także model w ramce tablicy. Ustaw obiektyw tak, by obejmował przestrzeń za autem, i sprawdź kąt widzenia, odporność na wilgoć oraz jakość obrazu po zmroku.
Zamontuj kamerę z tyłu. Jeśli mocujesz ją przy tablicy, zdejmij osłonę lub blendę, zamocuj kamerę i przeprowadź przewód do wnętrza auta przez istniejące przepusty. Fabryczna blenda może wymagać wymiany na element z odpowiednim otworem. Zabezpiecz przewód przed przetarciem i wilgocią.
Poprowadź przewody do wyświetlacza. Ułóż wiązkę wzdłuż fabrycznych instalacji, pod tapicerką i osłonami. Trzymaj ją z dala od ruchomych części i źródeł ciepła, a przez klapę bagażnika przeprowadź gumową przelotką. Zestaw przewodowy zwykle zapewnia stabilniejszy sygnał; bezprzewodowy ogranicza prowadzenie przewodu wideo, lecz może być bardziej podatny na zakłócenia.
Podłącz zasilanie i sygnał. Zasil kamerę najczęściej z obwodu światła cofania, aby uruchamiała się po wybraniu biegu wstecznego. Przewód wideo podłącz do wejścia radia lub monitora. Jeśli system korzysta z osobnego sterownika, podłącz zgodnie ze schematem także zasilanie, masę, magistralę komunikacyjną i przewody kamer. Nie zakładaj, że nowy sterownik ma taki sam układ pinów lub magistralę jak poprzedni.
Skonfiguruj system i sprawdź obraz. W razie potrzeby zakoduj sterownik i włącz kamerę w ustawieniach systemu multimedialnego. Następnie wybierz bieg wsteczny i sprawdź automatyczne przełączanie obrazu, kąt widzenia oraz linie pomocnicze lub podziałkę odległości. Jeśli system obsługuje kamerę przednią, sprawdź też sposób przełączania widoku — w niektórych rozwiązaniach zależy on od rodzaju skrzyni biegów.

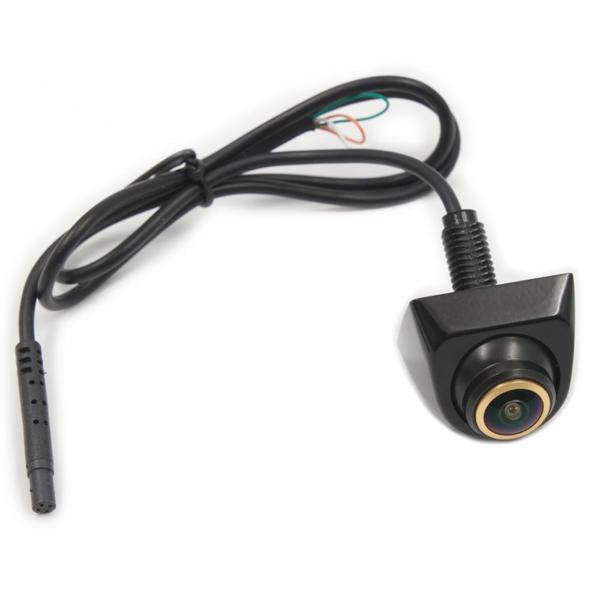

Schemat podłączenia przewodów oraz zasilania kamery

Przed demontażem tapicerki i prowadzeniem przewodów zaplanuj podłączenie kamery. Zestaw zwykle obejmuje kamerę, przewód sygnałowy i zasilający oraz ekran lub fabryczną jednostkę multimedialną z wejściem wideo. Najpierw sprawdź wymagane napięcie: wiele kamer działa z instalacją 12 V, ale niektóre potrzebują zasilania 5 V przez dodatkowy moduł. Upewnij się też, że kamera współpracuje z radiem — może być potrzebny adapter, a obraz powinien włączać się automatycznie po wrzuceniu biegu wstecznego.

Najczęściej podłącz dodatni przewód kamery do przewodu światła cofania, a masę — do solidnego punktu na karoserii. Kamera uruchomi się wtedy tylko podczas cofania. Przewód wideo poprowadź od tylnej klapy do ekranu lub modułu multimedialnego, najlepiej wzdłuż fabrycznej wiązki i pod osłonami progów. Przy przejściu między klapą a nadwoziem ostrożnie przeciągnij kabel przez gumową przelotkę, by nie uszkodzić jej ani innych przewodów. Przed zamknięciem tapicerki sprawdź połączenia i obraz na ekranie.

Przemyślane prowadzenie przewodów ułatwia montaż i pomaga uniknąć uszkodzeń instalacji. Przed założeniem tapicerki warto dokładnie sprawdzić obraz oraz działanie kamery.

Stabilny obraz kamery zapewniają solidne połączenia i testy

W rozbudowanych instalacjach, na przykład z kamerą przednią i tylną, podłącz przewody sygnałowe do osobnego sterownika. Moduł może wymagać zasilania 12 V po stacyjce, masy, połączenia z magistralą CAN oraz przewodów do obu kamer i jednostki MMI. W przykładowej adaptacji systemu Audi Q7 FL użyto sterownika kamery 4L0907428, kamer 7P6980551 i jednostki MMI 3G+. Przed montażem potwierdź zgodność podzespołów z konkretnym autem. Zmiana sterownika może też wymagać przejścia z magistrali CAN komfortu na CAN napędu.

Po podłączeniu sprawdź polaryzację, izolację połączeń i napięcie pod obciążeniem. Następnie przetestuj kamerę przy włączonym zapłonie i biegu wstecznym: obraz powinien być czytelny i pozbawiony zakłóceń. Upewnij się również, że przewody nie ocierają się o ruchome elementy klapy i nie są narażone na wilgoć. W systemach fabrycznych może być potrzebne kodowanie sterownika PDC i kamery oraz zmiana ustawień menu multimedialnego. Po tych kontrolach złóż tapicerkę i sprawdź działanie systemu w codziennym użytkowaniu.

Wskazówka: przed podłączeniem kamery zmierz napięcie na przewodzie światła cofania — w niektórych autach występują skoki napięcia, dlatego może być potrzebny filtr lub przekaźnik, by obraz nie zakłócał się podczas pracy silnika.

Montaż kamery w klapie bagażnika i prowadzenie przewodów

Najpierw sprawdź, czy kamera pasuje do auta i współpracuje z radiem lub fabrycznym systemem multimedialnym. Dedykowany model w blendzie nad tablicą rejestracyjną zwykle wygląda schludnie i nie wymaga dużych zmian w karoserii, natomiast uniwersalny może wymagać dopasowania uchwytu lub wywiercenia otworu. Przed demontażem klapy odłącz akumulator, zdejmij tapicerkę i znajdź mocowania blendy. Jeśli wymieniasz ten element, sprawdź też osadzenie lampek tablicy rejestracyjnej i uszczelki.

Następnie przeprowadź przewód sygnałowy przez wnętrze klapy i zabezpiecz go przed ostrymi krawędziami oraz ruchomymi częściami zamka. Szczególną ostrożność zachowaj przy gumowej przelotce między klapą a nadwoziem: nie ciągnij za wtyczkę ani nie przebijaj gumy bez potrzeby. Potem poprowadź przewód pod tapicerką słupka i wzdłuż progu do radia lub modułu sterującego. Zanim założysz osłony, sprawdź trasę kabla, by nie przyciąć wiązki.

Bezpieczne połączenia i wyraźny obraz podczas cofania

Zwykle zasilanie podłącza się do obwodu światła cofania, aby kamera uruchamiała się po wybraniu biegu wstecznego. Niektóre auta wymagają jednak adaptera lub przekaźnika. Przewód wideo podłącz do wejścia radia, a przewód sterujący — jeśli znajduje się w zestawie — do wejścia, które wyzwala automatyczne przełączenie obrazu. Jeśli cię to interesuje to więcej przeczytasz w tym poście. Zabezpiecz połączenia koszulką termokurczliwą i mocuj przewody opaskami co kilkanaście centymetrów. Przy zawiasie klapy zostaw niewielki zapas kabla.

Przed montażem tapicerki włącz zapłon i sprawdź obraz po wrzuceniu biegu wstecznego. Upewnij się, że kamera obejmuje obszar za zderzakiem, linie pomocnicze są czytelne, a obraz nie zanika podczas poruszania klapą. Sprawdź też kąt ustawienia kamery i odporność połączeń na wilgoć. Na koniec zamocuj osłony i blendę, dbając o równomierne przyleganie uszczelek.

Wskazówka: przed założeniem tapicerki poruszaj kilkukrotnie klapą bagażnika i obserwuj obraz z kamery — jeśli zanika lub migocze, przewód może być naprężony albo źle ułożony w gumowej przelotce.

Kodowanie sterowników i testowanie działania systemu

Przed montażem sprawdź kompatybilność kamer, sterowników i MMI, a po instalacji zakoduj moduły oraz przetestuj obraz i czujniki.

Sprawdź kompatybilność systemu. Adaptacja kamer z poliftowego Audi Q7 do A6 C6 FL wymaga MMI 3G+. Upewnij się też, że kamera współpracuje z radiem lub stacją multimedialną; jeśli nie, przygotuj adapter.
Dobierz sterowniki i części. Mogą być potrzebne: sterownik PDC 4L0919475A, sterownik kamer 4L0907428, 20-pinowy gateway 4F0907468S lub 4F0907468R, dwie kamery 7P6980551, przewody i elementy montażowe. Do tylnej kamery dobierz blendę z odpowiednim otworem, a do przedniej — dopasowaną obudowę.
Zaplanuj montaż przewodów. Zamontuj tylną kamerę w blendzie nad tablicą rejestracyjną i poprowadź przewód przez gumową przelotkę klapy. Sterowniki kamer i PDC umieść pod prawym boczkiem bagażnika. Montaż przedniej kamery może wymagać zdjęcia zderzaka i dopasowania obudowy do grilla, dlatego chroń jego szczebelki przed uszkodzeniem.
Podłącz sterowniki według schematu. Sterownik kamery podłącz do zasilania 12 V po stacyjce, masy i magistrali CAN, a także do kamer oraz MMI. Przy wymianie PDC uwzględnij różnice w liczbie przewodów czujników, zasilaniu i magistrali: nowy sterownik korzysta z CAN napędu, a nie z CAN komfortu.
Zakoduj moduły i skonfiguruj MMI. Po instalacji zakoduj sterowniki PDC i kamer, po czym wprowadź wymagane zmiany w zielonym menu MMI. Sprawdź też sterownik PDC pod właściwym adresem diagnostycznym — nowy moduł może pojawić się pod adresem 10 zamiast 76.
Przetestuj obraz i czujniki. Włącz wsteczny bieg i sprawdź obraz z tylnej kamery, widoczność przeszkód, podziałkę odległości oraz działanie czujników i połączeń. Automatyczne przełączenie na przednią kamerę po wyłączeniu wstecznego działa tylko w samochodzie z automatyczną skrzynią biegów.
Oceń kamerę przed zakupem. Szeroki kąt widzenia pomaga dostrzec słupki i pachołki, ograniczając ryzyko zarysowań i stłuczek. Sprawdź również odporność na warunki atmosferyczne, sposób montażu i stabilność sygnału: przewodowe połączenie zwykle zapewnia stabilniejszy obraz, a bezprzewodowe może uprościć instalację.

Źródła:

https://mojeprojekty.eu/montaz-kamery-tylnej-i-przedniej-adaptacja-systemu-z-q7-fl/
https://car-tronic.pl/2026/06/02/jaka-kamere-cofania-wybrac-do-samochodu-poradnik-przed-zakupem/
https://krzymark.pl/kamera-cofania-hyundai-ix35-2010-2012-do-tablicy-rejestracyjnej

FAQ - Najczęstsze pytania

Jak sprawdzić, czy kamera cofania będzie pasować do samochodu?

Sprawdź miejsce montażu, wymiary i mocowanie kamery, a także jej odporność na wodę i kurz. Upewnij się, że radio lub fabryczny ekran obsługuje wejście wideo kamery; czasem potrzebny jest adapter albo dodatkowy moduł.

Skąd najczęściej zasila się kamerę cofania?

Zwykle dodatni przewód kamery podłącza się do obwodu światła cofania, a masę do solidnego punktu na karoserii. Dzięki temu kamera uruchamia się po wybraniu biegu wstecznego, choć w niektórych autach mogą być potrzebne filtr lub przekaźnik.

Jak poprowadzić przewód kamery z klapy bagażnika do ekranu?

Przewód najlepiej ułożyć wzdłuż fabrycznej wiązki, pod tapicerką i osłonami progów. Przez przejście między klapą a nadwoziem przeprowadź go gumową przelotką, uważając, by nie uszkodzić jej ani nie naprężyć kabla.

Co należy sprawdzić przed założeniem tapicerki?

Włącz zapłon i sprawdź, czy obraz pojawia się po wrzuceniu biegu wstecznego oraz czy jest czytelny i pozbawiony zakłóceń. Poruszaj klapą bagażnika i upewnij się, że obraz nie zanika, a przewody nie ocierają się o ruchome elementy.

Czy montaż kamery w fabrycznym systemie może wymagać kodowania?

Tak, rozbudowane systemy mogą wymagać zgodnych sterowników, podłączenia do magistrali CAN oraz późniejszego kodowania modułów i zmian ustawień multimediów. Przed instalacją sprawdź dokładną zgodność części z samochodem, ponieważ różne sterowniki mogą mieć inne wymagania dotyczące zasilania i połączeń.
